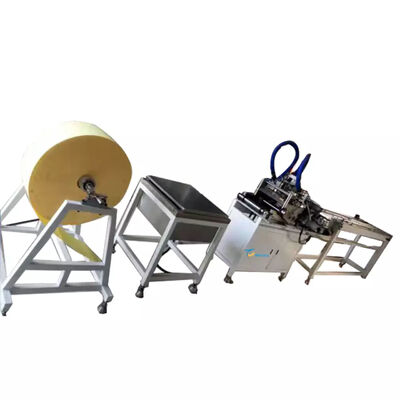

Πίνακα Servo Τεχνική γραμμή παραγωγής πλαστικής χαρτιού
Η γραμμή παραγωγής πλεξίματος χαρτιού Panel Servo ενσωματώνει την αυτόματη τροφοδοσία, την υγρασία, την εκτύπωση, την ελαστική κολλή, την πτυχή, το σχηματισμό και τη μεταφορά μεταφορέα.Υιοθετεί ένα προηγμένο σύστημα ψεκασμού για να αντικαταστήσει την παραδοσιακή θέρμανση με ατμό, εξασφαλίζοντας σταθερή υγρασία και εξαιρετικό σχηματισμό πτυχών.
Το σύστημα διπλής υπηρεσίας με το όπλο κόλλας υποστηρίζει πολλαπλές μεθόδους κόλλωσης όπως ορθή γωνία, στρογγυλή γωνία και διπλή στρογγυλή γωνία.ο εξοπλισμός παρέχει εύκολη λειτουργία, ακριβές ύψος διπλώματος, ομοιόμορφη απόσταση κυματοειδούς, και υψηλής ταχύτητας παραγωγής που κυμαίνεται από 5-50 m/min.
Αυτή η γραμμή παραγωγής προσφέρει εξαιρετικές επιδόσεις για μαζική παραγωγή χαρτιού φίλτρου τύπου πάνελ με ανώτερη ποιότητα πλεξίματος.
Προδιαγραφές προϊόντος
| Υψόμετρο διπλώματος χαρτιού |
20 έως 60 mm |
| Μέγιστο πλάτος χαρτιού φίλτρου |
90-320 mm |
| Ταχύτητα παραγωγής |
5-50 m/min |
| Ταχύτητα μεταφοράς ζώνης |
0-8 m/min |
| Δυναμικότητα μηχανής κόλλας θερμής τήξης |
10 λίτρα |
| Διάμετροι μηχανής (L × W × H) |
6200 mm × 16000 mm × 1400 mm |
| Συνολική κατανάλωση ισχύος |
9 kW |
| Συμπυκνωμένος αέρας |
1 m3/min |
| Κύρια ισχύς κινητήρα |
1.1 kW |
| Δύναμη κινητήρα μεταφορέα |
00,55 kW |
| Δύναμη κινητήρα σερβοκινητήρα ένεσης κόλλης |
2 × 400 kW |
| Δύναμη μηχανής κόλλας |
60,4 kW |
| Βάρος μηχανής |
600 κιλά |
| Πίεση λειτουργικού αέρα |
0.6 MPa |
| Τετάρτη |
380V / 50Hz |
Παραμέτρους απόδοσης
Προδιαγραφές εξοπλισμού: Μέγιστο πλάτος αναδίπλωσης 320 mm
Χρησιμοποιεί το πιο προηγμένο σύστημα ψεκασμού που αντικαθιστά την παραδοσιακή θέρμανση με ατμό
Υψόμετρο διπλώματος: 20-60 mm (απαραίτητη αντικατάσταση κυλίνδρου)
Πλατεία πτυχής: εξαιρετικά ομαλή
Διαστήματα κυματισμού: ομοιόμορφα, κατασκευασμένα με εισαγόμενη διαδικασία κυλίνδρων
Ταχύτητα παραγωγής: 5m-50m/min
Η χωρητικότητα της μηχανής κολλήματος θερμής τήξης: 10L
Δυναμικότητα του πυροβόλου κόλλας: διπλός κινητήρας servo, έλεγχο PLC/touchscreen, δεξιά γωνία / κλίση / διπλή γωνία κόλλωσης
Σύστημα κυλίνδρων συλλογής πτυχών: ρύθμιση σιδηροτροχιάς καθοδήγησης
Χρόνος προθέρμανσης: 30 λεπτά με διακόπτη χρονόμετρου
Πλήρης λειτουργία με οθόνη αφής
Μια από τις πιο προηγμένες μηχανές πλέξης στην Κίνα
Κατάλογος ρυθμίσεων
Διαμόρφωση κινητήρα
Πλήρως ψηφιακοί κινητήρες servo (Μάρκα: Delta, Ταϊβάν) · τριστάσιοι κινητήρες (Μάρκα: Huanxin, Ταϊβάν).
Διαμόρφωση οθόνης αφής
7 ιντσών οθόνη αφής, μάρκα: Taiwan Weintek.
Προγραμματιζόμενος ελεγκτής PLC
Μονάδα ελέγχου τεσσάρων αξόνων, μάρκα:
Μετατροπέας συχνοτήτων
Το εγχώριο εμπορικό σήμα Kerun.
Ηλεκτρικά εξαρτήματα
Προσαρμοσμένοι διακόπτες εγγύτητας υψηλής ακρίβειας, εισαγόμενοι διακόπτες εγγύτητας, ρελέ και μικρά ηλεκτρικά εξαρτήματα.
Μηχανικά εξαρτήματα
Άξονες με ηλεκτροπληρωμένο σκληρό χρώμιο· άλλα κατασκευαστικά στοιχεία που έχουν υποβληθεί σε τυποποιημένη μαύρωση.
Σύστημα μηχανής κόλλας
Μια μηχανή κόλλας 10 κιλών, δύο ανεξάρτητοι σωλήνες κόλλας, και δύο πιστόλια κόλλας.
Τυποποιημένα εξαρτήματα οργάνων
Εργαλεία τακτοποιημένα λογικά και εύκολα να αποσυναρμολογηθούν.
Εφαρμογές
- Φίλτρα αέρα για οχήματα
- Φίλτρα καθαρισμού αέρα HVAC και οικιακού αέρα
- Προϊόντα βιομηχανικής φιλτραρίσματος αέρα
- Φιλτράρισμα χαρτιού για συστήματα απομάκρυνσης σκόνης και περιβάλλοντος
- Παραγωγή πλατών, τετράγωνων και ορθογώνιων μέσων φίλτρου

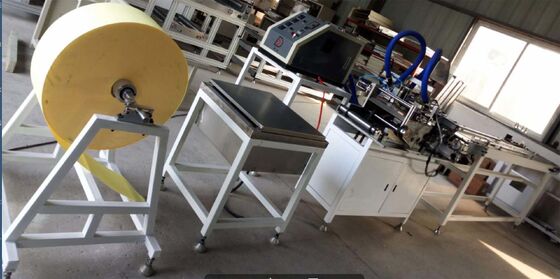

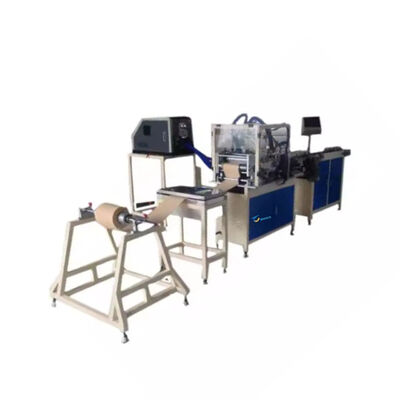

Εικόνες της γραμμής παραγωγής
Προφίλ κατασκευαστή
Η εταιρεία μας είναι εξειδικευμένη στην έρευνα, την τεχνολογία και την τεχνολογία.αναπτυξιακή, σχεδιασμού και κατασκευής προηγμένου εξοπλισμού παραγωγής φίλτρων, παρέχοντας πρακτικές και αποτελεσματικές λύσεις που ανταποκρίνονται τόσο στις απαιτήσεις της εγχώριας αγοράς όσο και στα διεθνή πρότυπα.
Ποικιλία προϊόντων
- Μηχανές διπλώσεως χαρτιού και μηχανές περιστροφής
- Μηχανές ντίζελ και εξοπλισμός παραγωγής μεγάλων φίλτρων αέρα
- Εξοπλισμός παραγωγής φίλτρων χωρίς διαχωρισμούς και με διαχωρισμούς
- Μηχανές πλέξης και γραμμές παραγωγής ταινιών από γυάλινες ίνες
Δίνουμε προτεραιότητα στην ποιότητα των προϊόντων και την ολοκληρωμένη εξυπηρέτηση για να ενισχύσουμε το ανταγωνιστικό πλεονέκτημα της μάρκας σας στις παγκόσμιες αγορές.Η Tongchen Technology δεσμεύεται να γίνει ο πιο αξιόπιστος προμηθευτής μηχανικών λύσεων και μακροπρόθεσμος επιχειρηματικός συνεργάτης σας..
